從“單一冷卻”到“集成化熱管理”

隨著工業激光設備和高端實驗室儀器向集成化、高功率化發展，單一的冷卻回路已無法滿足復雜的溫控需求。特別是在光纖激光切割/焊接、雙光束光路系統等應用中，核心發熱源（如激光器本體）與精密光學部件（如QBH接頭、切割頭）對溫度的要求截然不同。

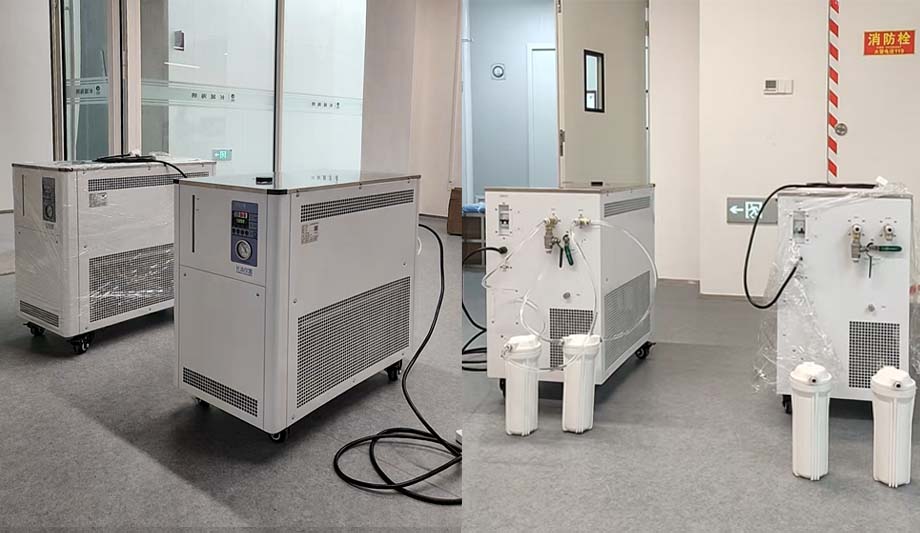

“兩進兩出、雙過濾器”精密冷水機應運而生。它不是兩臺冷水機的簡單疊加，而是一套高度集成的雙循環精密熱管理系統，旨在通過一臺設備解決多點控溫難題，同時提供醫療級的水質防護。

一、解析：什么是“兩進兩出”？

“兩進兩出”指的是冷水機具備兩組獨立的出水口和兩組獨立的回水口。這種設計通常對應機器內部的“雙溫雙控”或“雙獨立回路”系統：

低溫主回路：

對象：主要發熱源（如光纖激光器的激光源）。

功能：提供強勁的制冷量，將溫度嚴格控制在較低水平（通常20°C~25°C），確保激光功率穩定輸出。

常溫/高溫副回路：

對象：外部光路部件（如激光切割頭、QBH接頭、光學透鏡）。

功能：提供稍高的水溫（通常 30°C~35°C，略高于露點溫度）。

核心意義：防止結露。如果光路部件溫度過低，空氣中的水分會凝結在鏡片上，導致激光燒毀鏡片。

二、 雙重過濾系統：精密儀器的“雙保險”

配帶兩個過濾器，是此類高端機型的靈魂所在。這不僅僅是數量的增加，更是對水質安全追求。

1. 獨立防護邏輯

在“兩進兩出”的架構下，兩個循環回路通常配備各自獨立的過濾器：

過濾器 A（主回路用）：通常采用大流量濾芯，攔截可能進入激光器內部流道的雜質，防止堵塞微細的冷卻管路。

過濾器 B（光路回路用）：針對光學頭部的精細冷卻流道。由于QBH接頭等部件對雜質極為敏感，此路過濾通常更為嚴苛。

2. 過濾技術的差異化配置

根據設備需求，這兩個過濾器可能采用不同的介質：

顆粒過濾：繞線式或PP棉濾芯，去除水中的金屬碎屑、銹跡和塵埃。

去離子過濾：在某些用戶需要中，一個過濾器可能配備離子交換樹脂。這能持續降低冷卻水的電導率，防止激光器內部發生電化學腐蝕，延長昂貴設備的使用壽命。

三、 技術優勢與價值

相比使用兩臺獨立冷水機或傳統的單回路冷水機，此類設備具有顯著優勢：

節省空間與成本：

一臺設備實現兩臺的功能，占地面積減少 50%，且無需維護兩套電源和排熱系統。

協同控制：

雙回路通過統一的PLC或單片機控制。當主設備通過 RS485 發出指令時，兩路水溫能根據環境溫度自動調整，無需人工分別設定。

防止“結露”風險：

這是光纖激光器應用中最關鍵的一點。副回路（常溫水）能自動跟隨環境溫度變化，始終保持在露點以上，徹底解決了夏季高濕環境下的鏡片結露問題。

維護便捷：

雙過濾器外置或置于易拆卸位置，且通常配備透明濾杯，不僅方便觀察水質顏色和濾芯臟污程度，還能在不停機（部分機型支持）或快速停機狀態下獨立更換。

四、 選型與維護建議

如果您正在采購此類“兩進兩出+雙過濾器”的冷水機，請注意以下幾點：

確認“真雙溫”還是“分流”：

有些低端機型只是簡單地將水路分開（分流），兩路水溫完全一樣。

定制精密冷水機機型具備真正的雙溫控制能力，能設定不同的溫度，這對于激光器至關重要。

關注水泵揚程：

由于有兩路輸出，且都要經過精密過濾器，流阻較大。務必確認水泵揚程足夠高，避免出現“一路流量大、一路流量小”的搶水現象。

過濾器維護：

建議根據水質情況，每1-3個月觀察濾芯顏色。一旦濾芯變黃或變黑，須立即更換，否則流量下降會導致精密冷水機報警甚至損壞激光器。

兩進兩出，雙重過濾是現代精密冷水機高端化的標志性配置。它以一臺設備的形態，提供了兩套獨立且純凈的熱管理方案。對于追求加工精度和設備安全性的用戶而言，選用此類冷水機不僅是工藝的需要，更是對百萬級核心設備最負責任的保護。
